S Line

Die Display Stele

Anwendung

Indoorstativ für Flachbildschirme als Messedisplay, Vorschaumonitor und Touchtisch. Der Displayhalter kann Projektoren für geneigte Anwendungen aufnehmen.

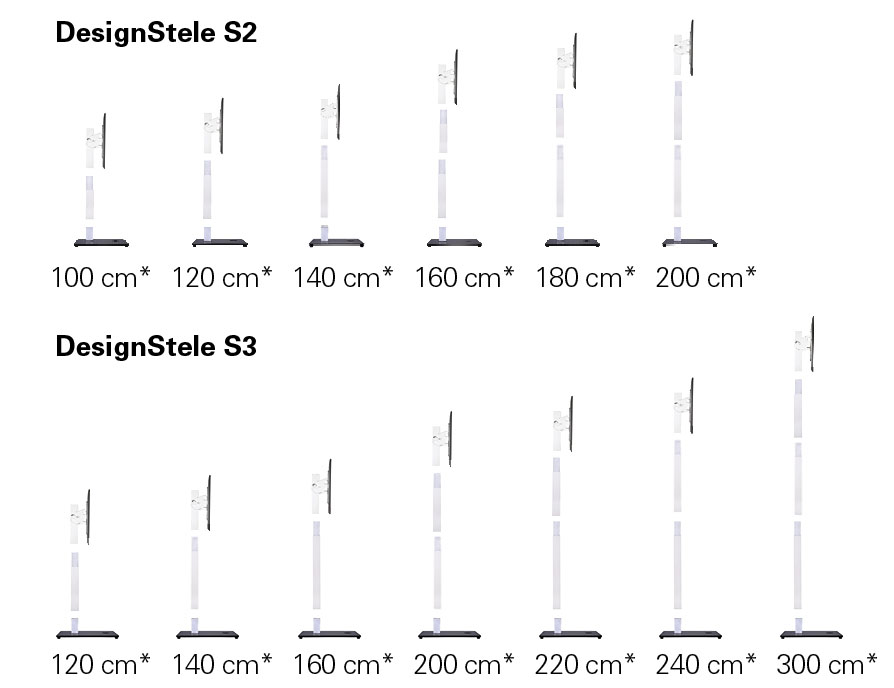

Baubare Höhen

DesignStele S2
min. 42 cm | max. 200 cm
DesignStele S3
min. 42 cm | max. 300 cm

Aufnahme

Displayadapter 120˚ rotierbar

Belastbarkeit

Empfehlung
bis max. 125 kg

Bodenplatte

mit dezentraler Aufnahme

Universalkopf

Farbe: RAL 7035
Gewicht: 2,8 kg

Displayhalter

Farbe: RAL 7035
Gewicht: 2,6 kg

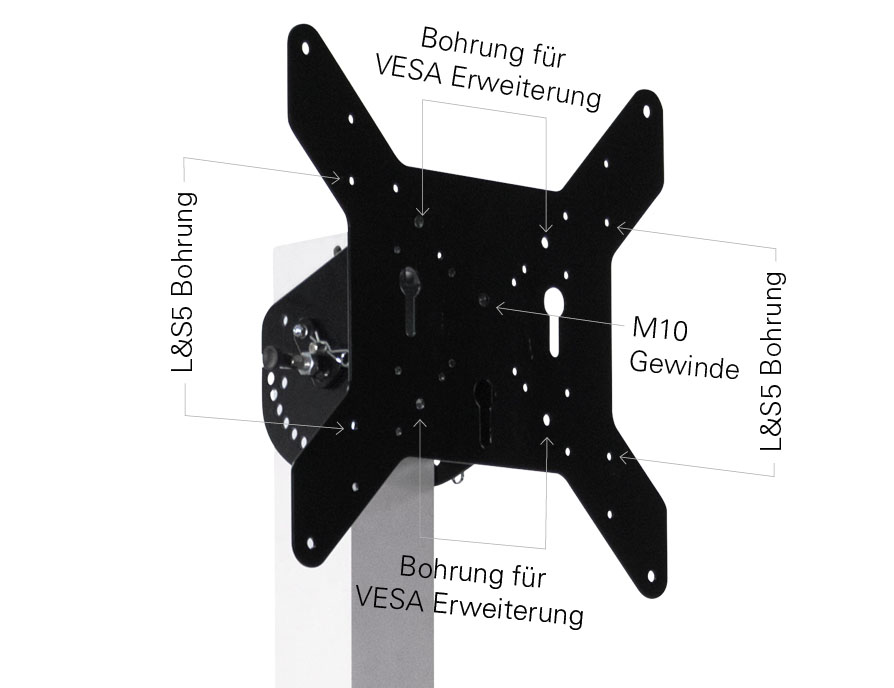

Displayhalter

Der Displayhalter kann folgende VESA Maße direkt aufnehmen:
7,5 cm x 7,5 cm
10 cm x 10 cm
10 cm x 20 cm
20 cm x 30 cm
30 cm x 30 cm
40 cm x 40 cm
Das M10 Gewinde ist so angeordnet, dass es bei 180˚ Stellung des Displays zentral über dem Universalkopf liegt. Ebenfalls kann die Audipack Halterung L&S5 (Ref 390967) montiert werden.

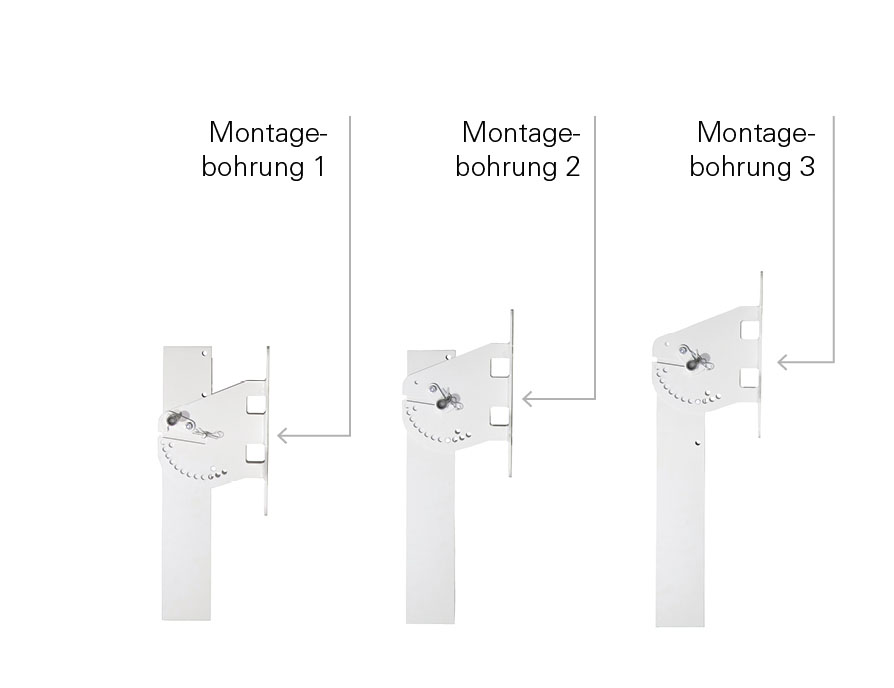

Montagebohrungen

Der Displayhalter kann am Universalkopf in drei Höhen montiert werden. Die drei Montagebohrungen haben 8,5 cm Abstand.

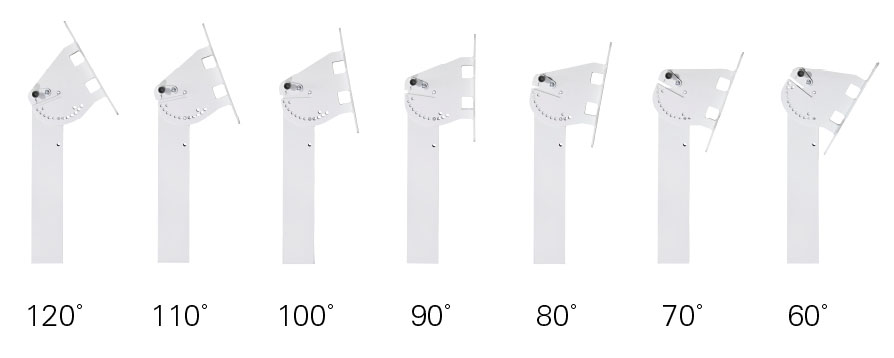

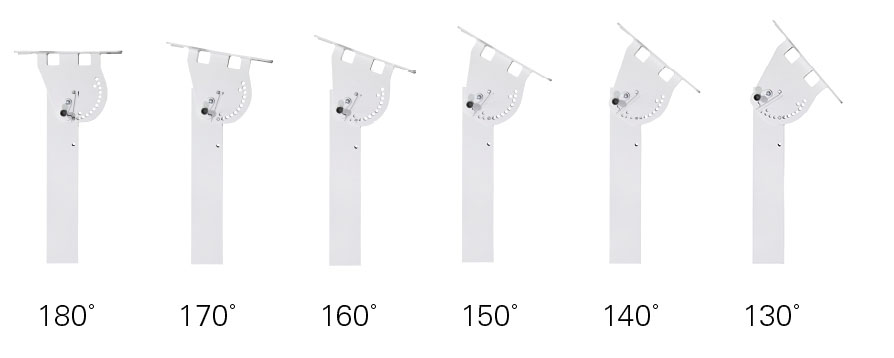

Baubare Winkel

Bei Montage des Displayhalters in Montageloch 2 und 3 kann der Displayhalter in 10˚ Schritten rotieren.

Verlängerungen

Farbe: RAL 7035
Gewicht: 6,4 kg | 5,2 kg | 4,1 kg | 3,4 kg

Bodenplatten

Farbe: RAL 9005
Gewicht: 20 kg | 37 kg

Bodenplatte S2

Bodenplatte S3

Set

Elemente im S2 Set

1 x Bodenplatte S2
1 x Universalkopf
1 x Displayhalter

Verlängerungen:
1 x 80 cm
1 x 60 cm
1 x 40 cm

Elemente im S3 Set

1 x Bodenplatte S3
1 x Universalkopf
1 x Displayhalter

Verlängerungen:
1 x 100 cm
1 x 80 cm
1 x 60 cm

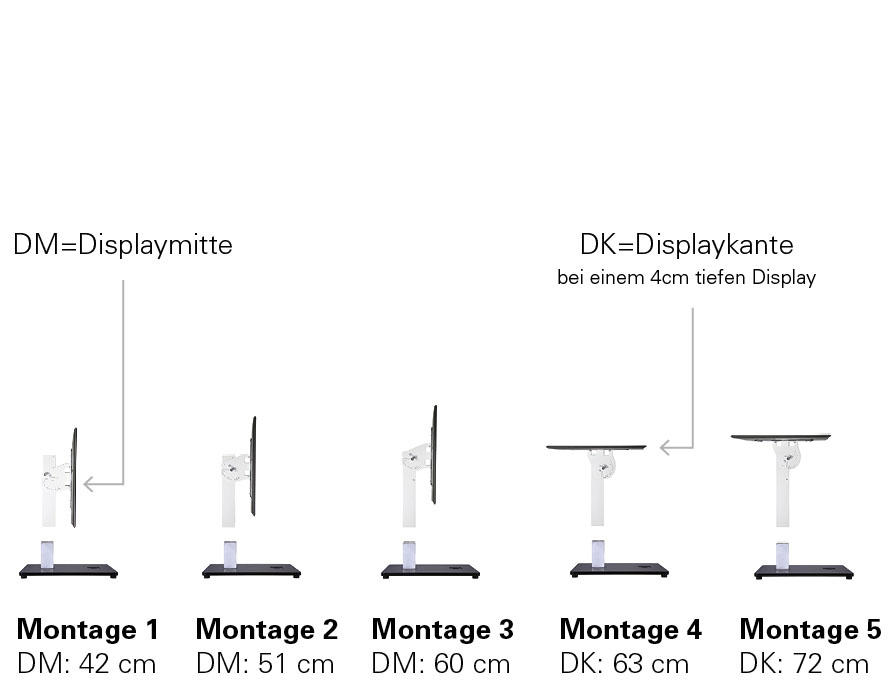

Baubare Höhen

Montage 1: 90˚ / Loch 1
Montage 2: 90˚ / Loch 2
Montage 3: 90˚ / Loch 3
Montage 4: 180˚ / Loch 2
Montage 5: 180˚ / Loch 3
*Höhe bei Montage 3

Optionen und Zubehör

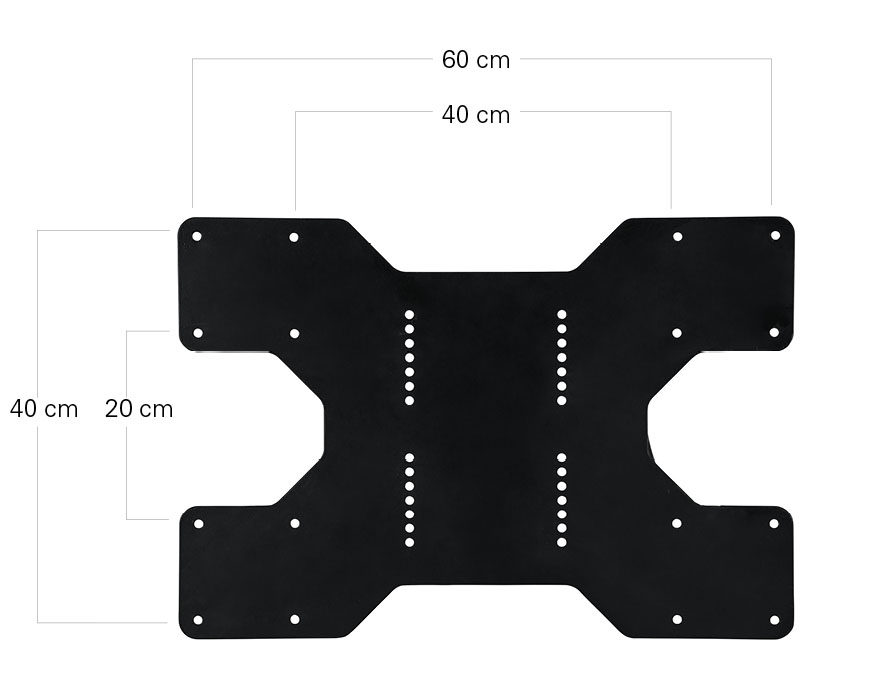

VESA Erweiterung

Für Displays mit einem größeren VESA Maß als 40 cm x 40 cm wird die VESA Erweiterung direkt an den Displayhalter geschraubt. Die VESA Erweiterung kann ebenfalls um 90˚ gedreht am Displayhalter montiert werden.

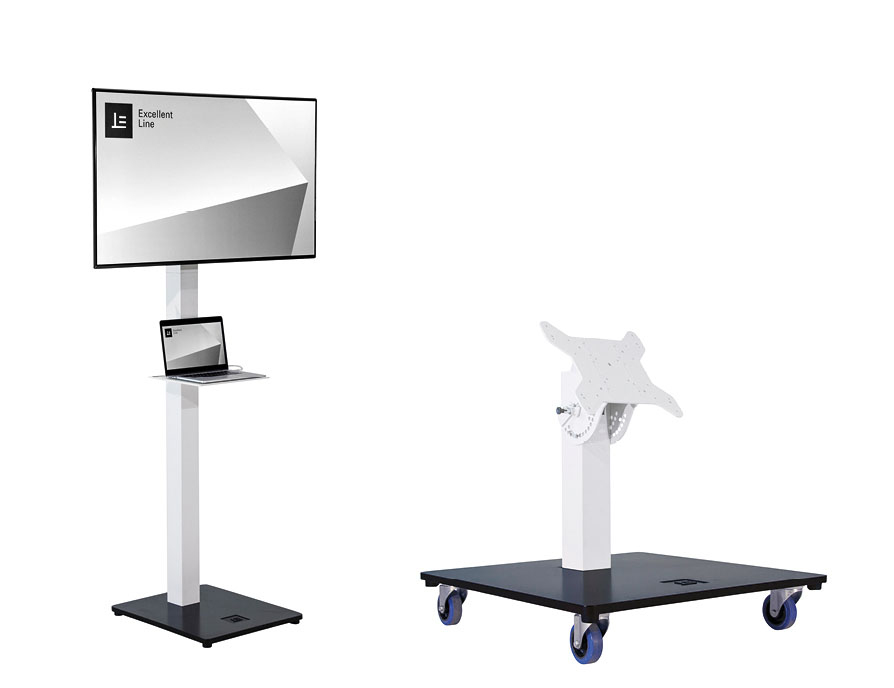

Ablagetisch und Räderoption

Für Laptops oder Tastaturen kann der Ablagetisch in jede Verbindungsstelle aller DesignStelen eingefügt werden. Der Ablagetisch hat eine Fläche von 30 cm x 40 cm. Der Ablagetisch und alle Verlängerungsstücke der Excellent Line verfügen über einen 2 cm x 3 cm großen Durchbruch. Diese Öffnung ist für USB oder Netzteilsteckverbindungen der
üblichen Laptop- und Kabelhersteller geeignet.

Die Bodenplatten S2 und S3 können mit 32 M6 Stahlgewinden geliefert werden. In jeder Ecke der Platte sind vier Stahlgewinde im Abstand 6 cm x 8 cm für Bluewheels (z. B. Guitel 37024) und vier Stahlgewinde im Abstand 3,5 cm x 3,5 cm für kleine Räder (z. B. Guitel 3703).
