Alpha Line

für NEXO

Anwendung

Indoor-Stativ für
NEXO Lautsprecher

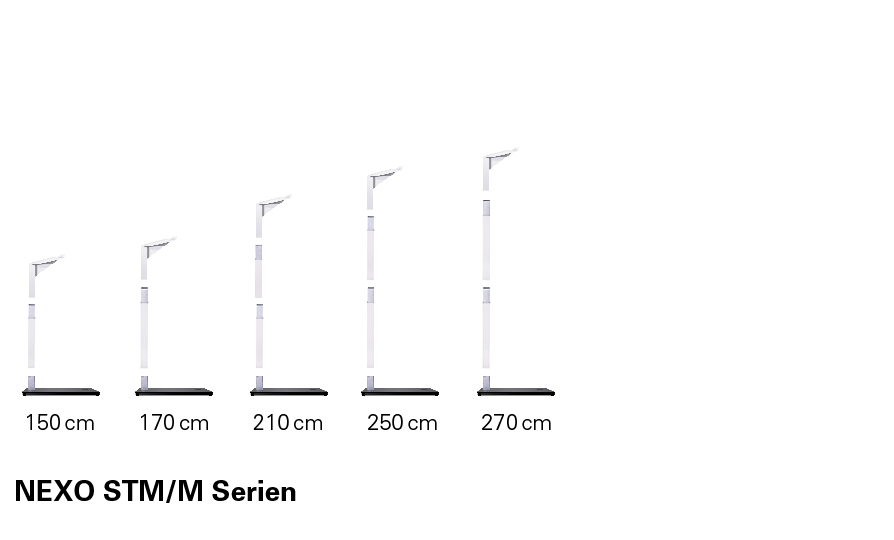

Baubare Höhen

NEXO STM/M Serien
min. 150 cm | max. 270 cm
NEXO ID84 Serien
min. 60 cm | max. 440 cm

Adapter

Adapter
für NEXO Serien
STM/M und ID84

Belastbarkeit

max. empfohlene
Belastung 240 kg
(NEXO STM/M)

Bodenplatten

BP1000, S2-ID84 und S3-ID84
mit dezentraler Aufnahme

Bodenplatte BP1000

Farbe: RAL 9005
Gewicht: 61 kg
Die Bodenplatte BP1000 wird bei großen Bässen verwendet, z.B. NEXO S118, NEXO MSUB15 oder NEXO LS18. Die BP1000 wird für die Linesources der NEXO STM und M Serie empfohlen.

Bodenplatte S2-ID84

Farbe: RAL 9005
Gewicht: 20 kg

Bodenplatte S3-ID84

Farbe: RAL 9005
Gewicht: 38 kg

Verlängerungen

Farbe: RAL 7035
Gewicht:
6,4 kg | 5,4 kg | 4,4 kg
2,3 kg | 2  kg | 1,6 kg

NEXO STM/M und ID84 Serien

NEXO STM/M Serien

Kompatibilität

Alle NEXO STM/M Lautsprecher werden mit der Bodenplatte BP1000 verwendet und können mit passenden Bässen kombiniert werden.

Adapterkopf

Auf dem NEXO STM/M Adapterkopf wird je nach Anwendung eine Aufnahme für NEXO STM M46/M28, M10 oder M6 befestigt. Die maximale Belastung des NEXO STM/M Adapterkopfes beträgt 240 kg, dies entspricht dem Gewicht von vier NEXO M46 Lautsprechern. Die gesamt zulässige Bauhöhe beträgt 4 m inkl. Lautsprecher. Der unterste Lautsprecher kann negativ oder positiv geneigt werden.

NEXO ID84 – Typ1

Kompatibilität

Der NEXO ID84 – Typ1 Adapter kann mit der Bodenplatte S2-ID84 kombiniert werden.

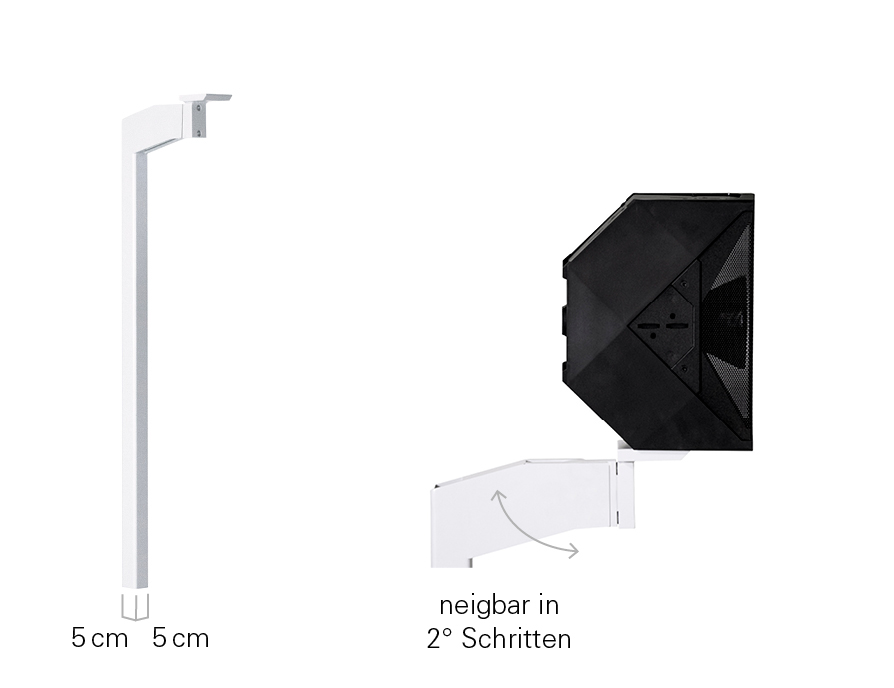

Adapter

Der NEXO ID84 Adapter wird auf den Universalkopf HD geschraubt. Die lange Seite zeigt nach oben. Auf den NEXO ID84 Adapter wird eine NEXO ID84 oder ID84L gestellt und auf der Rückseite verschraubt. Die Lautsprecherkabel können auf der Rückseite in den Kopf geführt werden.

NEXO ID84 – Typ2

gestellte/geflogene ID84/ID84L

Kompatibilität

Der NEXO ID84 – Typ2 gestellt/gehängt Adapter kann mit der Bodenplatte S3-ID84 kombiniert werden.

Adapter

Der NEXO ID84 Adapter wird für den geflogenen Betrieb mit der langen Seite des Winkels waagrecht auf den Universalkopf HD
geschraubt. Der NEXO ID84 Adapter agiert in dieser Position als Galgen an dem eine Ringöse werkzeugfest montiert wird. An der Öse wird das NEXO ID84 Lifting Bracket befestigt. Der geflogene Betrieb lässt eine höhere Abstrahlposition und eine Neigung des Lautsprechers zu.

Für den gestellten Betrieb gilt das Gleiche wie bei Typ1.

Baubare Höhen
